مصنف مسحوق ثنائي الدوار

مزايا المنتج

في إنتاج الأسمنت، تُستخدم الآن أنظمة الطحن ذات التدفق الدائري على نطاق واسع لتحسين كفاءة نظام الطحن وتقليل استهلاك طاقة المنتج. وباعتباره عنصرًا حاسمًا في هذا النظام، فإن الأداء المستقر للمصنف يؤثر بشكل مباشر على كفاءة النظام. ولذلك، كان تطوير المصنفات منذ فترة طويلة محور اهتمام معاهد البحوث والمؤسسات الصناعية والتعدينية.

يعد المصنف المزدوج الدوار المدمج عالي الكفاءة والمضاد للتكثيف من سلسلة JND نوعًا جديدًا من المصنفات التي تم تطويرها بشكل مستقل بواسطة فنيين في شركة Jiangsu Jinengda Building Materials Equipment Co., Ltd، حيث يجمع بين تكنولوجيا التصنيف الدولية والتطبيق الأمثل لنظرية التيار الدوامي المستوي إلى المصنفات من النوع الإعصاري. لقد أثبت أنه يحقق كفاءة تصنيف تتراوح بين 85-90%، مما يوفر تعديلًا مريحًا ومرنًا للدقة وأداء مستقرًا وموثوقًا.

بالمقارنة مع المصنفات التقليدية، فإن المصنف المزدوج الدوار المدمج عالي الكفاءة والمضاد للتكثيف من سلسلة JND يتمتع بالمزايا الفريدة التالية

1. ويستخدم قرص تشتت قابل للإزالة على شكل مروحة. وهذا لا يؤدي إلى نشر المادة فحسب، بل يولد أيضًا تيارًا صاعدًا، مما يتسبب في غليان جزيئات المادة الموجودة على القرص وتشتتها، وبالتالي تعزيز تصنيف وتشتت جزيئات المادة.

2. ويتميز بمبدأ التصنيف المتقدم. من خلال الجمع بين آليات فصل المسحوق المتعددة، تستخدم الآلة التوازن بين قوى الطرد المركزي المتعارضة والشفط المركزي لتدفق الهواء. تمر المادة عبر منطقة الفصل بواجهات فصل مميزة، مما يؤدي إلى دقة تصنيف عالية.
3. يقوم دوار القفص السفلي الترادفي برفع وتشتيت المسحوق الخشن المنفصل في غرفة الفصل العلوية، مما يؤدي إلى فصل المسحوق الناعم المؤهل بشكل أكبر مع ضمان تدفق هواء دوامي موحد داخل الماكينة.
4. يتميز العمود الرئيسي للمصنف بسرعة عالية بدون خطوات، مما يتيح ضبط الدقة بشكل مريح وحساس وموثوق عبر نطاق ضبط واسع.
5. تم تحسين منطقة الفصل المعاد تصميمها لزيادة مساحتها المكانية وتحسين كفاءة الفصل.
6. يتم استخدام مجمع غبار إعصاري منخفض المقاومة، مما يؤدي إلى مقاومة منخفضة وكفاءة عالية في جمع الغبار.
7. تم تحسين العديد من أجهزة مكافحة التكثيف، بما في ذلك المكنسة المرنة، داخل الماكينة لتحقيق فعالية ممتازة في مكافحة التكثيف.
8. تتم حماية جميع المناطق المعرضة للخطر بواسطة بطانات جديدة متعددة المراحل، مما يؤدي إلى إطالة عمر الوحدة الرئيسية بشكل فعال.
9. يستخدم نظام الدوران نظام محطة الزيت الجاف، مما يعالج بنجاح مشكلة تآكل المحمل. 10. يضمن استخدام هيكل مفرط الثبات تشغيلًا خاليًا من الاهتزازات تقريبًا للآلة بأكملها؛ كما يعمل استخدام مروحة مقاومة للغبار وتقليل الاهتزاز على تقليل اهتزاز النظام.
10. تستخدم أنابيب المسحوق الخشنة والناعمة صمامات هواء متشابكة مزدوجة، مما يقلل بشكل كبير من تسرب الهواء ويتغلب على مشكلة توليد الغبار العالي لمكثفات المسحوق السابقة.

مبدأ العمل

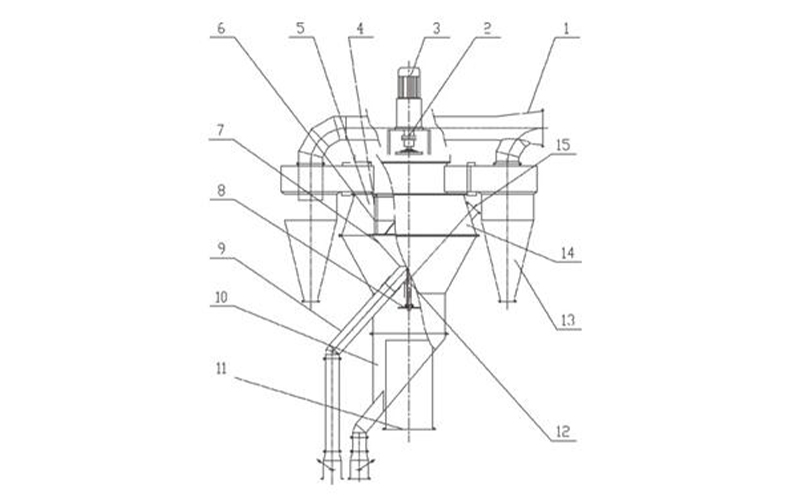

1. تدخل مادة العادم إلى الغلاف الداخلي للمصنف من القادوس العلوي وتسقط على قرص التشتت المدمج من نوع المروحة، والذي تم دمجه مع الدوار. يتم تشغيله عن طريق دوران القرص بسرعة عالية، ويتم توزيعه في جميع الاتجاهات. في الوقت نفسه، يقوم التيار الصاعد الناتج عن شفرات المروحة برفع المادة إلى الأعلى، مما يخلق نقطة غليان على شفرات مروحة القرص. تطفو الجزيئات الدقيقة إلى الأعلى، فتصبح معلقة ومشتتة، بينما تنتشر المواد الأكثر خشونة أو ثقلاً بواسطة شفرات القرص وتسقط على طول جدار الأسطوانة، لتكمل عملية الفصل.
2. يوجد أسفل قرص التشتت دوار قفص سفلي 10. من خلال الدوران مع العمود الرئيسي، يقوم دوار القفص السفلي بإنشاء دوامة تعمل على إعادة تشتيت المواد الخشنة والثقيلة التي تسقط على طول جدار الأسطوانة. يتم رفع الجزيئات الدقيقة إلى الأعلى وإعادتها إلى الهواء المتداول لمزيد من التصنيف. تمر الجزيئات الخشنة بعد ذلك عبر آلية التنقيط ويتم تفريغها من المخروط الداخلي.
3. يوجد فوق قرص التشتت دوار قفص 6. داخل غرفة اختيار المسحوق، يدور تدفق الهواء بالقرب من سطح حلقة التصنيف الخاصة بدوار القفص العلوي والمواد المنتشرة داخلها بسرعة عالية، مدفوعة بالحلقة. تشكل هذه الدوامة عالية السرعة دوامة موحدة ومكثفة حول الحلقة. داخل هذه المنطقة، تظل العلاقة بين قوة الطرد المركزي وقوة الشفط ثابتة في جميع المواقع. يمكن تعديل قوة الطرد المركزي المؤثرة على المادة الموجودة في تدفق الهواء عن طريق ضبط سرعة العمود الرئيسي للمحرك 2 3. وتزداد هذه القوة مع زيادة السرعة. إذا ظل حجم الهواء ثابتًا، ينخفض حجم الجسيمات المقطوعة، مما يؤدي إلى الحصول على منتج أدق. يؤدي تقليل السرعة إلى الحصول على منتج أكثر خشونة.
4. بعد التصنيف بواسطة دوار القفص العلوي، يتم نقل الجزيئات الدقيقة مع الهواء المتداول إلى مجمعات الغبار الإعصارية الخارجية المختلفة. تتميز مجمعات الغبار الإعصاري المصممة حديثًا بأدلة هواء عند مدخل الهواء، وشاشة عاكسة على المخروط الداخلي، ومخفض للسرعة في الطرف السفلي، مما يقلل بشكل كبير من مقاومة السوائل داخل مجمع الغبار الإعصاري. يدخل الهواء المتداول إلى مجمعات الأعاصير بسرعة عالية، وذلك بفضل أدلة الهواء. تنخفض سرعة الرياح فجأة في الجزء الموسع من قرن الحلزون، مما يسرع من ترسيب الجزيئات ويحسن أيضًا كفاءة جمع الغبار في مجمع الغبار الإعصاري.



المواصفات الفنية
