مجفف ثلاثي الأسطوانات

مزايا المنتج

تُستخدم المجففات التلسكوبية ثلاثية الأسطوانات بشكل أساسي لتجفيف المواد الحبيبية ضمن نطاق معين من الرطوبة وحجم الجسيمات. وتشمل هذه المواد الرمل الأصفر المستخدم في صناعة ملاط الخلط الجاف، ورمال الصب المختلفة المستخدمة في صناعة الصب، وخبث أفران الصهر المستخدمة في صناعة مواد البناء والأسمنت، والطين صغير الحبيبات، والمواد ذات الجسيمات الصغيرة المستخدمة في الصناعة الكيميائية والتي تتمتع بالاستقرار الكيميائي ومقاومة درجات الحرارة العالية والغبار. اعتمادًا على متطلبات الرطوبة النهائية للصناعات المختلفة، يمكن تقليل محتوى الرطوبة في المواد المجففة إلى أقل من 1-0.5%.

يجب ألا تلتصق المواد التي تدخل المجفف بجدران الأسطوانة أو لوحة الرفع. يجب ألا تتجاوز درجة حرارة غاز التبادل الحراري الداخل إلى المجفف 750°C. إذا كان التجفيف بدرجة حرارة عالية مطلوبًا، فيمكن تصنيع الأسطوانة الداخلية ولوحة الرفع عند مدخل المجفف من الفولاذ المقاوم للحرارة.

تتميز المجففات التلسكوبية ثلاثية الأسطوانات بهيكل مدمج وبصمة صغيرة، وتتطلب فقط نصف مساحة المجفف أحادي الأسطوانة بنفس الإخراج. كما أنها توفر تشغيلًا موثوقًا به، واستهلاكًا منخفضًا للطاقة، وكفاءة حرارية عالية. إنها توفر نتائج تجفيف ممتازة، ويمكن تشغيلها آليًا بسهولة، وتتطلب الحد الأدنى من تدخل المشغل.

مبدأ العمل

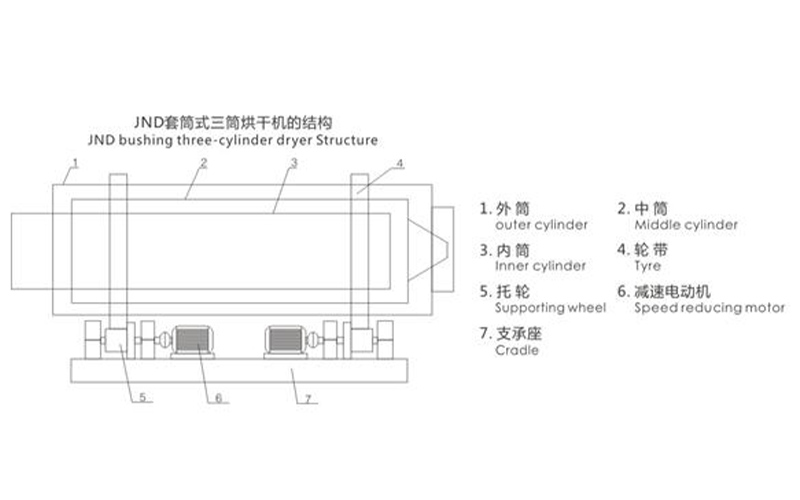

تتم عملية تجفيف المجفف التلسكوبي ثلاثي الأسطوانات على النحو التالي: يتم تغذية المادة المراد تجفيفها إلى الأسطوانة الداخلية للمجفف عند نهاية التغذية. تدخل المادة إلى الأسطوانة الداخلية من خلال لوحة التوجيه الحلزونية الموجودة داخل الأسطوانة، والتي تم تجهيزها بالعديد من لوحات الرفع الحلزونية. أثناء دوران الأسطوانة، يتم رفع المادة بشكل مستمر وتحريكها طوليًا بواسطة ألواح الرفع. عند الوصول إلى الطرف الأيسر للأسطوانة الداخلية، تسقط المادة في الأسطوانة الوسطى تحت وزنها الخاص. عند مرور لوحات التوجيه، يؤدي دوران الأسطوانة إلى دفع المادة مرة أخرى إلى الأسطوانة الوسطى. تقوم ألواح الرفع الموجودة في الأسطوانة الوسطى بتحريك المادة نحو اليمين حتى تصل إلى الطرف الأيمن من الأسطوانة الوسطى، حيث تسقط تحت وزنها في الأسطوانة الخارجية. وبالمثل، تعمل ألواح الرفع الحلزونية الموجودة في الأسطوانة الخارجية على انحراف المادة وتحريكها نحو اليسار حتى تصل إلى الطرف الأيسر للأسطوانة الخارجية. تقوم لوحات التوجيه بعد ذلك بإسقاط المادة في أسطوانة التفريغ. تم تجهيز الأسطوانات الثلاثة متحدة المركز (1 و2 و3) لجسم المجفف بأعداد وزوايا مختلفة من ألواح الرفع الحلزونية المنحنية. تتواجد لوحات التوجيه في نهايات كل أسطوانة. يتم تشغيل الجسم الرئيسي للمجفف التلسكوبي ثلاثي الأسطوانات بواسطة محركي تخفيض 6، يقوم كل منهما بتشغيل بكرتي تشغيل 5 في كل طرف، مما يتسبب في دوران الحزام 4 حول مركزه. عندما يتم تغذية المادة الرطبة إلى مدخل الأسطوانة الداخلية 3 عبر وحدة التغذية (أنبوب الإدخال)، يتم دفعها بسرعة نحو لوحة الرفع الحلزونية بواسطة لوحة توجيه حلزونية. أثناء دوران الأسطوانة، يتم رفع المادة بواسطة لوحة الرفع الحلزونية داخل الأسطوانة، وتتدحرج باستمرار، وتتشتت، وتتحرك طوليًا نحو نهاية التفريغ. في الوقت نفسه، يدخل الهواء الساخن من الفرن العالي الساخن إلى الأسطوانة الداخلية 3، والأسطوانة الوسطى 2، والأسطوانة الخارجية 1، على التوالي، ويخضع لتبادل حراري مكثف مع المادة. نظرًا لأن اللوحة الفولاذية المعدنية توصل الحرارة بشكل أسرع من المادة التي يتم تجفيفها، يتم تسخين اللوحة الفولاذية ولوحة الرفع أولاً. ويتم بعد ذلك نقل هذه الحرارة إلى المادة عن طريق التوصيل والإشعاع. ترتفع درجة حرارة المادة الساخنة. عندما تصل درجة الحرارة إلى نقطة يتبخر فيها الماء، ينفصل بخار الماء عن المادة ويمر مع الدخان عبر مجمع الغبار ويتم تفريغه في الغلاف الجوي، وبالتالي تحقيق تأثير التجفيف المطلوب.

المواصفات الفنية
