مبنى صناعة الرمل الهوائي بدون شاشة
  • مبنى صناعة الرمل الهوائي بدون شاشة

مبنى صناعة الرمل الهوائي بدون شاشة

يستخدم مصنع تصنيع الرمل الجاف بتفاعل الهواء بدون غربال AF، الذي طورته شركة Jiangsu Jinengda، المبادئ الديناميكية الهوائية ويجمع بين تقنية الاستقطاب المشتت لإنشاء نوع جديد من أنظمة الرمل المصنعة. تشتمل معدات الإنتاج الأساسية الخاصة بها على آلة تشكيل ومصنف رمل وحصى لفصل الهواء الهوائي AF. وهو يتألف من وحدة تغذية، وخلاط رطب، ومجمع غبار، ومجمع طين ومسحوق، ونظام تحكم ذكي. يستخدم نظام التحكم ذو الحلقة المغلقة هذا تعديل معامل الدقة عبر الإنترنت كتقنية أساسية له. يتوفر هذا المصنع حاليًا بقدرات إنتاجية مختلفة: 1000 طن/ساعة، 750 طن/ساعة، 500 طن/ساعة، 350 طن/ساعة، 250 طن/ساعة، و150 طن/ساعة. ولا يمكنها معالجة الصخور والحصى الطبيعية المستخرجة صناعيًا فحسب، بل يمكنها أيضًا معالجة المخلفات التي تحتوي على نسبة عالية من الطين والماء وتحويلها إلى رمال مصنعة عالية الأداء. يوفر خط إنتاج الرمل المصنع عالي الجودة هذا قدرة إنتاجية عالية وأداءً موثوقًا به وكفاءة متزايدة في استخدام الطاقة وأداءً بيئيًا محسنًا.

إرسال الاستفسار
السابق：لا يوجد مقال سابقالتالي：لا يوجد مقال تالي
المواصفات الفنيةمبدأ العملمزايا المنتج

مزايا المنتج

  1. قدرة معالجة كبيرة، حيث تصل الطاقة الإنتاجية للرمل إلى 1000 طن/ساعة.
  2. قدرة عالية على التكيف، وقادرة على معالجة المخلفات ذات المحتوى العالي من الرطوبة والطين، ومواد النفايات، والنفايات الصناعية.
  3. اهتزاز منخفض، أداء موثوق.
  4. معدات مركزية، وبصمة صغيرة، وأكثر صداقة للبيئة.
  5. استثمار منخفض، فوائد اقتصادية عالية.

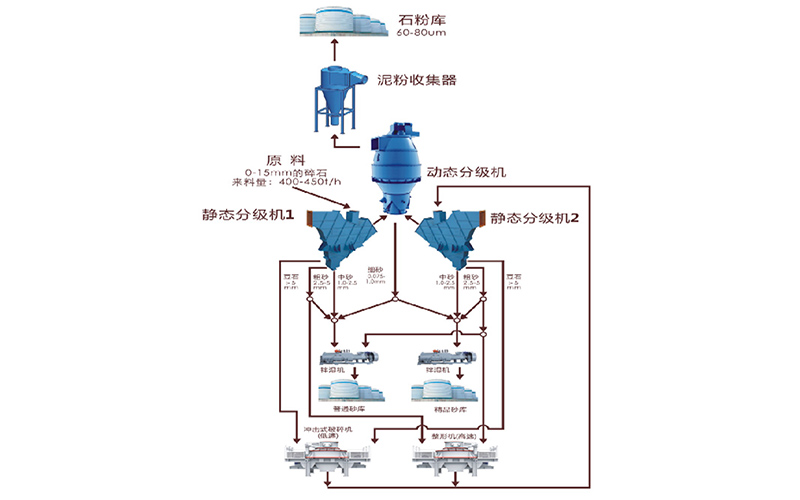

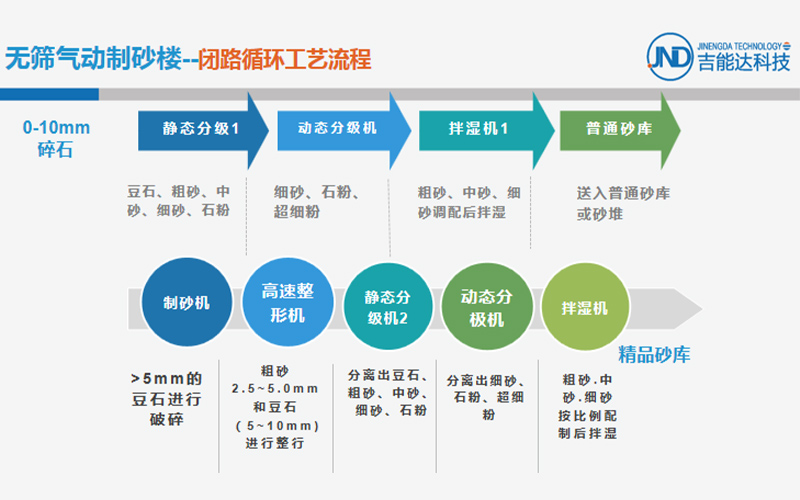

مبدأ العمل

  1. تحل تقنية التصنيف الهوائي بدون شاشة محل الشاشات الاهتزازية ذات القطر الصغير 2.5 مم و1.25 مم، حيث تجمع بين إزالة الغبار والتصنيف دفعة واحدة لتحقيق كفاءة عالية.
  2. تفصل سرعة الدوار القابلة للتعديل وحجم الهواء بين خمسة أحجام للجسيمات: 0-0.075، 0.075-0.63، 0.63-1.18، 1.18-2.36، 2.36-4.75، و>4.75.
  3. تتحكم وحدة التغذية المتتالية بدقة في نسبة التغذية المركزية إلى التغذية المتتالية، وضبط شكل الرمل والحصى والتحكم في محتوى الدقائق.
  4. تنتج آلة التشكيل عالية السرعة جزيئات رمل وحصى مكعبة ذات محتوى رقائق منخفض، مما يؤدي إلى شكل جسيمات ممتاز.
  5. تتيح وحدة التحكم في التصنيف مزج الرمل والحصى عبر الإنترنت مع أي معامل تدرج ودقة مرغوب.

المواصفات الفنية

JQM-N×32 (64) تقنية تجميع الغبار في كيس نبضي لصندوق الهواء

المعلمة الفنية نموذج JQM3×32 - أ JQM4×32 - أ JQM5×32 - أ JQM6×32 - أ JQM4×32 - أ JQM5×32 - أ JQM6×32 - أ JQM7×32 - أ JQM8×32 - أ
حجم الهواء المستخدم في المناولة (م³/ساعة) 6900 8930 11200 13390 17800 22300 26700 31200 35700
سرعة التصفية (م/دقيقة) 1.0 - 2.0
إجمالي مساحة الفلتر (م²) 93 124 155 186 248 310 372 434 496
عدد وحدات تجميع الغبار 3 4 5 6 4 5 6 7 8
إجمالي عدد أكياس الفلتر 96 128 160 192 256 320 384 448 512
مقاومة مجمع الغبار (باسكال) 1470 - 1770
تركيز غبار الغاز الداخل (جم/نيوتن متر³) <1000
تركيز غبار الغاز الخارج (جم/نيوتن متر³) <0.05
كفاءة جمع الغبار (%) 99.5 - 99.999
الضغط (باسكال) تنظيف الغبار بالهواء المضغوط (5 - 7)×10⁵
الاستهلاك (نيوتن متر³/دقيقة) تنظيف الغبار بالهواء المضغوط 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
العدد (قطع) صمام النبض الكهرومغناطيسي 3 4 5 6 4 5 6 7 8
المواصفات (بوصة) صمام النبض الكهرومغناطيسي 1 1/2" 2 1/2"
الكمية (قطع) صمام الرفع 3 4 5 6 4 5 6 7 8
تخصيص صمام تفريغ الرماد 300×300mm, Motor Power 1.1kw
تخصيص ناقل لولبي Φ315mm
قوة محرك المخفض ناقل لولبي 2.2kw
وحدة تحكم برنامج تنظيف الغبار يبلغ جهد الإدخال والإخراج 220 فولت، ويتم توفير وحدات التحكم من قبل الشركات المصنعة كأجزاء متطابقة
مواصفات كيس الفلتر Φ130×2450mm
منطقة طبقة العزل 26.5 34 41 48.5 70 94 118 142 176

جدول الأداء الفني لمجمع الغبار ذو الأكياس النبضية لصندوق الهواء JQM-N×96

المعلمة الفنية نموذج JQM3×32 - أ JQM4×32 - أ JQM5×32 - أ JQM6×32 - أ JQM4×32 - أ JQM5×32 - أ JQM6×32 - أ JQM7×32 - أ JQM8×32 - أ
حجم الهواء المستخدم في المناولة (م³/ساعة) 6900 8930 11200 13390 17800 22300 26700 31200 35700
سرعة التصفية (م/دقيقة) 1.0 - 2.0
إجمالي مساحة الفلتر (م²) 93 124 155 186 248 310 372 434 496
عدد وحدات تجميع الغبار 3 4 5 6 4 5 6 7 8
إجمالي عدد أكياس الفلتر 96 128 160 192 256 320 384 448 512
مقاومة مجمع الغبار (باسكال) 1470 - 1770
تركيز غبار الغاز الداخل (جم/نيوتن متر³) <1000
تركيز غبار الغاز الخارج (جم/نيوتن متر³) <0.05
كفاءة جمع الغبار (%) 99.5 - 99.999
الضغط (باسكال) تنظيف الغبار بالهواء المضغوط (5 - 7)×10⁵
الاستهلاك (نيوتن متر³/دقيقة) تنظيف الغبار بالهواء المضغوط 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
العدد (قطع) صمام النبض الكهرومغناطيسي 3 4 5 6 4 5 6 7 8
المواصفات (بوصة) صمام النبض الكهرومغناطيسي 1 1/2" 2 1/2"
الكمية (قطع) صمام الرفع 3 4 5 6 4 5 6 7 8
تخصيص صمام تفريغ الرماد 300×300mm, Motor Power 1.1kw
تخصيص ناقل لولبي Φ315mm
قوة محرك المخفض ناقل لولبي 2.2kw
وحدة تحكم برنامج تنظيف الغبار c}{يبلغ جهد الإدخال والإخراج 220 فولت، ويتم توفير وحدات التحكم من قبل الشركات المصنعة كأجزاء متطابقة
مواصفات كيس الفلتر Φ130×2450mm
منطقة طبقة العزل 26.5 34 41 48.5 70 94 118 142 176

جدول الأداء الفني لمجمع الغبار ذو الكيس النبضي لصندوق الهواء JQM-N×128

المعلمة الفنية نموذج JQM6×128 - أ JQM9×128 - أ JQM10×128 - أ JQM12×128 - أ JQM14×128 - أ JQM16×128 - أ JQM18×128 - ب JQM20×128 - ب JQM22×128 - ب JQM24×128 - ب JQM24×128 - ب JQM28×128 - ب
حجم الهواء المستخدم في المناولة (م³/ساعة) 67300 100900 112100 134600 157000 179400 201900 224300 247600 269100 291600 314000
سرعة التصفية (م/دقيقة) 1.0 - 2.0
إجمالي مساحة الفلتر (م²) 935 1402 1558 1869 2181 2492 2804 3115 3427 3738 4050 4361
عدد وحدات تجميع الغبار 6 9 10 12 14 16 18 20 22 24 26 28
إجمالي عدد أكياس الفلتر 768 1152 1280 1530 1792 2048 2304 2560 2816 3072 3328 3584
مقاومة مجمع الغبار (باسكال) 1470 - 1770
تركيز غبار الغاز الداخل (جم/نيوتن متر³) <1300
تركيز غبار الغاز الخارج (جم/نيوتن متر³) <0.05
كفاءة جمع الغبار (%) 99.5 - 99.999
الضغط (باسكال) تنظيف الغبار بالهواء المضغوط (5 - 7)×10⁵
استهلاك الهواء (م³/دقيقة) تنظيف الغبار بالهواء المضغوط 3.6 5.4 6 7 8.3 9.5 10.7 12 13.1 14.3 15.5 16.7
العدد (قطع) صمام النبض الكهرومغناطيسي 12 18 20 24 28 32 36 40 44 48 52 56
المواصفات (بوصة) صمام النبض الكهرومغناطيسي 2 1/2"
الكمية (قطع) صمام الرفع 6 9 10 12 14 16 18 20 22 24 26 28
تخصيص صمام تفريغ الرماد 400×400mm, Motor Power 2.2kw
تخصيص ناقل لولبي Φ400mm Φ400mm
قوة محرك المخفض ناقل لولبي 5.5KW 5.5KW
ناقل الهواء إذا كان تركيز غبار الغاز الداخل أكبر من 700 جم/نيوتن متر³، فاستخدم مجمعات الغبار ذات أحواض مائلة للهواء أو ناقلات لولبية ذات مواصفات أكبر
وحدة تحكم برنامج تنظيف الغبار يبلغ جهد الإدخال والإخراج 220 فولت، ويتم توفير وحدات التحكم من قبل الشركات المصنعة كأجزاء متطابقة
مواصفات كيس الفلتر Φ130×3060mm}
منطقة طبقة العزل 125 196 205 223 247 262 277 292 307 322 337 352
