مطحنة نفاثة ذات طبقة مميعة

حجم جسيمات المنتج: D50 قابل للتعديل بين 1 و45 ميكرومتر.

الطاقة الإنتاجية: 0.1-10 طن/ساعة

الميزات: بعد التبريد والترشيح والتجفيف، يتم حقن الهواء المضغوط من خلال الفوهات في تدفق أسرع من الصوت إلى غرفة الطحن. يؤدي فرق الضغط إلى تميع المادة، وتتقارب المادة المتسارعة عند تقاطع فوهات متعددة، مما يولد تأثيرًا شديدًا واصطدامًا واحتكاكًا وقصًا، مما يؤدي إلى تقليل حجم الجسيمات متناهية الصغر. تعتمد عملية الطحن على تصادمات المواد نفسها، مما يجعل المعدات مقاومة للتآكل وتنتج منتجات عالية النقاء. إنها عملية طحن منخفضة الحرارة وخالية من الوسائط، ويمكن استخدام الحماية من الغاز الخامل أثناء العملية.

الصناعات المطبقة: المواد الكيميائية الدقيقة، والأغذية، والأدوية، والمعادن، وغيرها من الصناعات. مناسب بشكل خاص لطحن المواد عالية الصلابة والنقاء والقيمة المضافة العالية، وخاصة المواد الحساسة للحرارة ومنخفضة نقطة الانصهار والمواد المحتوية على السكر.

إرسال الاستفسار

السابق：مصنف الهواء التالي：مطحنة نفاثة قرصية

المواصفات الفنيةمبدأ العملمزايا المنتج

مزايا المنتج

نطاق حجم الجسيمات (D50): 1-45 ميكرون، مع كروية ممتازة وتوزيع ضيق لحجم الجسيمات.
تتم عملية السحق من خلال اصطدام المواد نفسها، مما يؤدي إلى طحن ذاتي بالكامل، ونقاء عالي للمنتج، والحد الأدنى من تآكل المعدات.
تعتبر عملية الطحن بدون وسائط، سواء كانت بدرجة حرارة ثابتة أو منخفضة، مناسبة بشكل خاص لطحن المواد الحساسة للحرارة، ومنخفضة نقطة الانصهار، والمحتوية على السكر، والمتطايرة.
مناسب للطحن الجاف لمختلف المواد ذات صلابة موس 9 أو أقل، وخاصة لطحن المواد ذات الصلابة العالية والنقاء العالي والقيمة المضافة العالية.
يتميز النظام بأكمله بالسحق المغلق، مما يؤدي إلى انخفاض مستويات الغبار والضوضاء، مما يضمن عملية إنتاج نظيفة وصديقة للبيئة.
يتم التحكم في سرعة دوار المصنف بتردد متغير، مما يسهل التعديل المرن لتوزيع حجم الجسيمات.
نظام التحكم قابل للبرمجة وسهل التشغيل.
تصميم اختياري مقاوم للانفجار وقابل للترقية إلى نظام تدوير النيتروجين يلبي متطلبات السحق متناهية الصغر للمواد القابلة للاشتعال والمتفجرة والقابلة للأكسدة.

مبدأ العمل

تشكل مطحنة تدفق الهواء، جنبًا إلى جنب مع الفاصل الإعصاري ومجمع الغبار ومروحة السحب المستحثة، نظام سحق كامل. بعد ترشيحه وتجفيفه، يتم حقن الهواء المضغوط بسرعة عالية في غرفة السحق من خلال فوهة لافال. عند تقاطع تدفقات الهواء المتعددة ذات الضغط العالي، يتم سحق المادة بشكل متكرر عن طريق الاصطدام والاحتكاك والقص. بفضل شفط المروحة، يتم نقل المواد المسحوقة على طول تدفق الهواء الصاعد إلى منطقة التصنيف. تعمل قوة الطرد المركزي القوية التي تولدها التوربينات التصنيفية الدوارة عالية السرعة على فصل المواد الخشنة عن المواد الدقيقة. تمر الجسيمات الدقيقة التي تلبي حجم الجسيمات المطلوب عبر عجلة التصنيف ويتم تجميعها في الفاصل الإعصاري ومجمع الغبار، بينما تنزل الجسيمات الخشنة إلى منطقة السحق لمزيد من السحق.

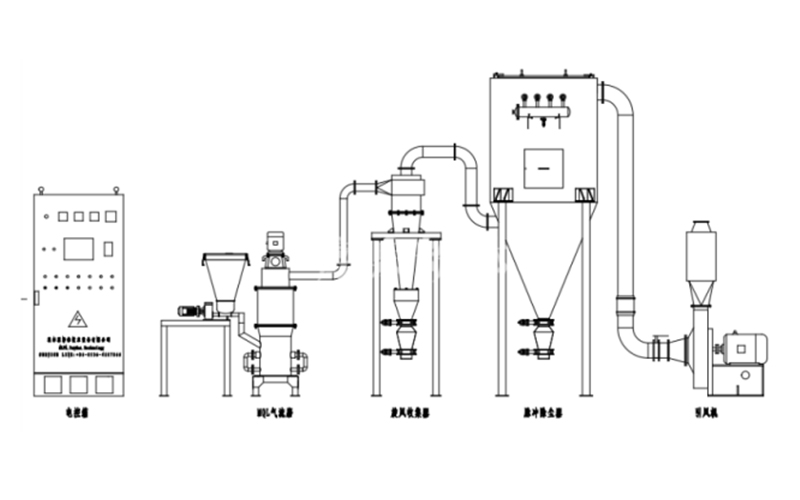

مخطط تدفق العملية:

المواصفات الفنية

النوع الأفقي

المعلمة/المواصفات	KQW03	KQW06	KQW10	KQW20	KQW40	KQW60	KQW120
حجم جزيئات العلف (مم)	<3	<3	<3	<3	<3	<3	<3
دقة المنتج (d57 ميكرومتر)	2 - 45	2 - 45	2 - 45	2 - 45	2 - 45	2 - 45	2 - 45
الطاقة الإنتاجية (كجم/ساعة)	2 - 30	30 - 200	50 - 500	100-1000	200-2500	500-3500	800-7500
استهلاك الهواء (م³/دقيقة)	3	6	10	20	40	60	120
ضغط الهواء (ميجا باسكال)	0.7 - 0.85	0.7 - 0.85	0.7 - 0.85	0.7 - 0.85	0.7 - 0.85	0.7 - 0.85	0.7 - 0.85
الطاقة المركبة (كيلوواط)	21	42	85	147	282	415	800

النوع العمودي

المعلمة/المواصفات	MQL03	MQL06	MQL10	MQL20	MQL40	MQL60	MQL120
حجم جزيئات العلف (مم)	<3	<3	<3	<3	<3	<3	<3
دقة المنتج (d57 ميكرومتر)	2 - 45	2 - 45	2 - 45	2 - 45	2 - 45	2 - 45	2 - 45
الطاقة الإنتاجية (كجم/ساعة)	2 - 30	30 - 200	50 - 500	100-1000	200-2500	500-3500	800-7500
استهلاك الهواء (م³/دقيقة)	3	6	10	20	40	60	120
ضغط الهواء (ميجا باسكال)	0.7 - 0.85	0.7 - 0.85	0.7 - 0.85	0.7 - 0.85	0.7 - 0.85	0.7 - 0.85	0.7 - 0.85
الطاقة المركبة (كيلوواط)	21	42	85	147	282	415	800
