معدات تصنيف المسحوق الدقيقة ذات المحرك المزدوج الذكي

مزايا المنتج

1. تنقسم المادة إلى ثلاث فئات: مسحوق خشن (>200 ميكرومتر)، ومسحوق متوسط الخشونة (200 ميكرومتر < د < 30 ميكرومتر)، ومسحوق ناعم (<30 ميكرومتر). تقوم مناطق التصنيف الأولية والثانوية بفصل الجزيئات الخشنة مسبقًا عن المسحوق المختلط، مما يزيل التداخل من الجزيئات الخشنة. ويؤدي هذا إلى دقة تصنيف عالية وكفاءة فصل تتجاوز 80%.
2. هيكل متقدم وعقلاني

يتيح هذا اختلافات واسعة في حجم الهواء المنفصل، والإنتاج، ومعدل التغذية دون التأثير على كفاءة الفصل، مما يؤدي إلى أداء تصنيف مستقر للغاية.

3. مبدأ التصنيف المتقدم

من خلال الجمع بين مبادئ الفصل المتعددة، يتم تحسين مجال التدفق بأكمله باستخدام طرق التحليل الديناميكي الهوائي. مجال تدفق الهواء الموحد والمستقر الناتج على سطح حلقات الفصل: الخطأ النسبي في سرعة تدفق الهواء عند أي نقطة هو <5%.

يتم تقليل مقاومة المعدات بشكل كبير، مما يؤدي إلى توفير كبير في الطاقة.

4. يستخدم المصنف تنظيم السرعة بدون خطوات.

يمكن تعديل الدقة بشكل تعسفي، مما يضمن حساسية وموثوقية عالية.

5. تم تحسين الأبعاد المكانية لمناطق الفصل والرفع. هيكلها المدمج وصغر حجمها يجعلها مناسبة لأنظمة الطحن ذات الدائرة المغلقة التي تتكون من أي معدات طحن. إنها مناسبة لتحويلات المطاحن ذات الدائرة المفتوحة، والمطاحن ذات الدائرة الواحدة، والمطاحن ذات الدائرة المزدوجة، خاصة لأنظمة الطحن شبه النهائية والنهائية ذات المكابس الأسطوانية.
6. عمر المعدات متين وطويل الأمد.

إن المواد شديدة التأثر بالتآكل، بما في ذلك حجرة اختيار المسحوق، والإعصار، وقرن الحلزون، وريش توجيه الهواء، والدوار، مصنوعة من مواد مقاومة للتآكل أو معالجة بعمليات مضادة للتآكل، مما يطيل عمرها التشغيلي بشكل فعال.

7. يعمل التصميم الجديد لختم المحمل السفلي للعمود الرئيسي على التخلص بشكل فعال من مشكلتين رئيسيتين: دخول الغبار وتسرب مواد التشحيم، مما يؤدي إلى إطالة عمر خدمة المحمل السفلي بشكل فعال.
8. يضمن ناقل الحركة ثنائي الدفع وهيكل القفص المزدوج تصنيفًا أكثر دقة للمواد.

مبدأ العمل

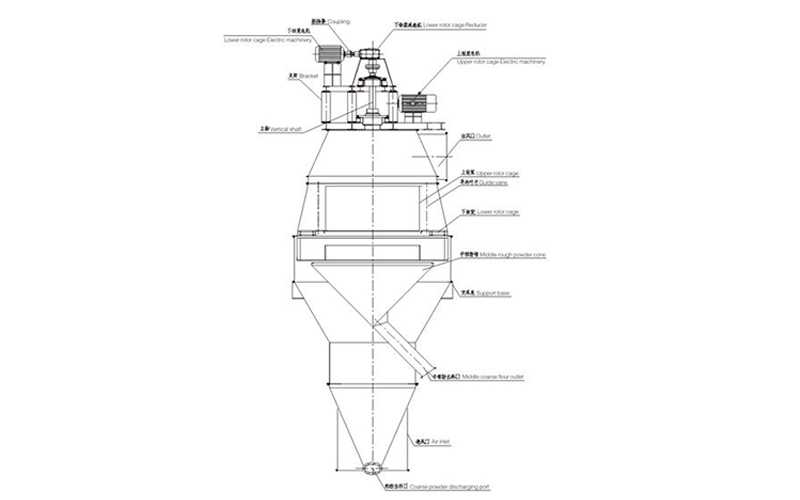

بعد تفكيكها وتصنيفها بواسطة مصنف المسحوق من النوع V، تتبع المادة تدفق الهواء إلى منطقة اختيار المسحوق السفلية لمعدات التصنيف الدقيق للمسحوق ذات المحرك المزدوج الذكي. بعد تصنيفها بواسطة القفص الدوار السفلي، يتم أولاً فرز الجسيمات الخشنة ذات d ≥ 0.2 مم (حجم الجسيمات القابل للتعديل) وإعادتها إلى صندوق الوزن من خلال أنبوب التفريغ. تستمر المواد ذات d < 0.2 مم في الارتفاع مع تدفق الهواء عبر جهاز القفص الدوار السفلي وتدخل منطقة اختيار المسحوق العلوي، حيث يتم فرزها بشكل أكبر بواسطة دوارات التوجيه ودوار القفص العلوي. وتحقق عملية الفرز العلوي في المقام الأول تصنيفًا فعالًا يعتمد على التوازن بين قوة الطرد المركزي ومقاومة الهواء (قوة ستوكس). عندما يدور دوار القفص، المكون من شفرات رأسية في معدات التصنيف الدقيق للمسحوق ذات الدفع المزدوج الذكية، يتم الحفاظ على فرق الضغط بين داخل الدوار وخارجه عند قيمة ثابتة في جميع أنحاء منطقة اختيار المسحوق بأكملها، وبالتالي ضمان تدفق هواء مستقر وموحد وخلق ظروف ممتازة لاختيار المسحوق بدقة. يتم منح كل جسيم من المادة الفرصة لفرزه بشكل متكرر من الأعلى إلى الأسفل. علاوة على ذلك، يتم تنفيذ عمليات فرز متعددة في ظل التوازن الدقيق بين قوة الطرد المركزي ومقاومة الهواء الأفقية. يدخل المسحوق متوسط الخشونة بحجم جسيم 0.032 مم ≤d≤0.2 مم (قابل للتعديل) إلى مطحنة الكرة من خلال مخروط المسحوق متوسط الخشونة؛ يمر المسحوق الناعم بحجم جسيم d≤0.032 مم (قابل للتعديل) عبر القفص الدوار العلوي ويتم تفريغه مع تدفق الهواء. يتم تجميعه بواسطة جهاز التجميع ثم يدخل إلى نظام منتج الأسمنت.

المواصفات الفنية
