مصنف مسحوق التيار الدوامي عالي التشتت

مزايا المنتج

1. ويستخدم الفصل على مرحلتين والتشتت على ثلاث مراحل، مما يؤدي إلى دقة تصنيف عالية وكفاءة تصنيف أعلى بنسبة 20-30% من مصنفات O-SEPA التقليدية.
2. يسمح هيكلها العقلاني باختلافات واسعة في حجم الهواء التصنيفي، والإنتاج، ومعدل التغذية دون التأثير على كفاءة التصنيف، مما يؤدي إلى أداء تصنيف مستقر للغاية.
3. يجمع مبدأ التصنيف المستقر بين مبادئ التصنيف المتعددة ويستخدم التحليل الديناميكي الهوائي لتحسين مجال التدفق بأكمله، مما يقلل بشكل كبير من مقاومة المعدات، ويحقق كفاءة تصنيف عالية، ويقلل بشكل كبير من استهلاك الطاقة. تم تجهيز دوار التصنيف بمقوم تيار دوامي حاصل على براءة اختراع، مما يضمن خطأ نسبي أقل من 5% في مجال تدفق الهواء.
4. يستخدم المصنف تنظيم السرعة بدون خطوات، مما يتيح ضبط الدقة بشكل مريح وحساسية موثوقة.
5. يعمل التصميم الجديد لختم المحمل السفلي للعمود الرئيسي على التخلص بشكل فعال من المشكلات مثل دخول الغبار وتسرب زيت التشحيم، مما يؤدي إلى إطالة عمر خدمة المصنف بشكل فعال.

مبدأ العمل

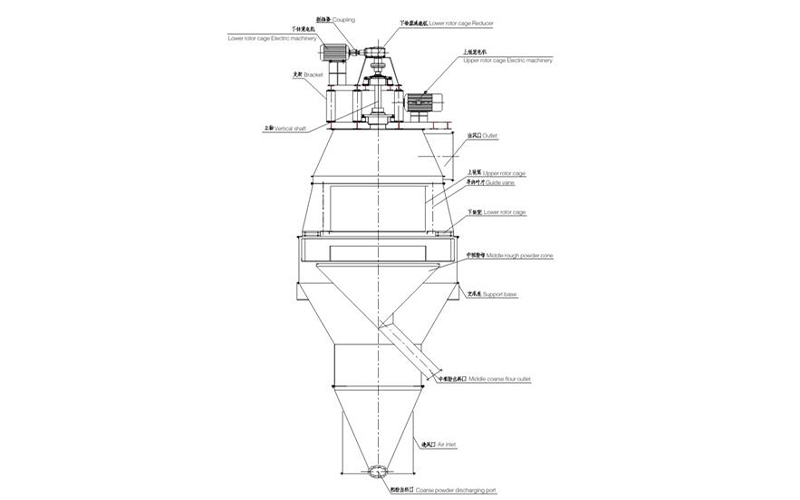

يتم تغذية المواد الخارجة من المطحنة عبر مصعد من خلال مدخلين جانبيين. يقوم الموزع الدوار بتوزيع المادة بالتساوي في تدفق الهواء الصاعد بين الغلاف والموزع، حيث يخضع للتصنيف الأولي. تسقط التكتلات غير المشتتة والجزيئات الكبيرة في جهاز التنظيف. يعمل تدفق الهواء الأولي والثانوي عبر جهاز التنظيف على تنظيف المادة الموجودة أسفل الموزعة بشكل أكبر، مما يسمح للجزيئات الكبيرة بالغرق في مخروط تجميع المسحوق الخشن. تعود المادة المتبقية، مع تدفق الهواء الصاعد، إلى تدفق الهواء بين الغلاف والموزع.

يتم توجيه الغاز المحمل بالغبار بواسطة دوارات التوجيه إلى منطقة الفصل الأولية بين القفص الدوار ودوارات التوجيه. يحقق مبدأ الفصل الفصل الفعال من خلال موازنة قوة الطرد المركزي ومقاومة الهواء (قوة ستوكس). أثناء دوران دوار القفص، المكون من شفرات رأسية، يحافظ فرق الضغط بين داخل الدوار وخارجه على قيمة ثابتة عبر منطقة الفصل بأكملها، مما يضمن تدفق هواء مستقر وموحد ويخلق الظروف المثالية للفصل الدقيق. يحصل كل جسيم على فرص متعددة للانفصال من الأعلى إلى الأسفل. من خلال ضبط سرعة الدوار، تدخل الجزيئات التي تلبي حجم القطع إلى تجويف الدوار. يتم بعد ذلك نقلها عن طريق تدفق الهواء عبر المخرج العلوي وتجميعها في مرشح كيس، حيث يتم نقلها بعد ذلك إلى المنتج النهائي. تدخل الجسيمات الأكبر من حجم القطع إلى مخروط المسحوق متوسط الخشونة من خلال الفجوة بين الدوار والشفة العلوية لمخروط المسحوق متوسط الخشونة، ويتم إرسالها إلى مجرى المسحوق الخشن من خلال جهاز السيولة وإعادتها إلى رأس الطحن.

المواصفات الفنية
