مصنف مسحوق فائق الدقة JSP

مزايا المنتج

(1) يؤدي استخدام مصنف المسحوق متناهية الصغر من سلسلة JSP إلى خلق الظروف اللازمة لإنتاج منتجات مسحوق متناهية الصغر ذات وزن سطحي مرتفع. يتمتع مصنف المسحوق متناهية الصغر من سلسلة JSP بدقة تصنيف أعلى للمساحيق متناهية الصغر، ويمكن تعديل حجم جسيمات المسحوق بشكل تعسفي ضمن نطاق 1~20 ميكرومتر. نطاق دقة تحضير المسحوق متناهية الصغر غير المعدني هو: 650 م/كجم~1000 م/كجم. مجهزة بمطحنة كروية عالية الكفاءة، ودرجة حرارة المادة أثناء معالجة المواد أقل من 110℃، وكفاءة الطحن أعلى.

(2) تصل كفاءة تصنيف المصنف إلى أكثر من 80%. ونظرًا لكفاءة اختيار المسحوق العالية، فقد زادت الطاقة الإنتاجية لنظام الفرز بشكل كبير. بالمقارنة مع نظام الطحن والفرز ذو الدائرة المفتوحة، فإنه يمكن زيادة الإنتاج بنسبة 25%~50%؛ وتزداد الزيادة مع انخفاض النعومة.

(3) يتم تقليل استهلاك الطاقة. يمكن تقليل استهلاك وحدة الطاقة لنظام الطحن بنسبة 20%~30% مقارنة بنظام الطحن ذو الدائرة المفتوحة. (4) الانبعاثات النظيفة، ومستوى عال من اللباقة، وتدفق العملية البسيط. يستخدم النظام معدات عالية الكفاءة لجمع المسحوق الدقيق، كما أن التشغيل الكامل بالضغط السلبي يجعل انبعاث الغبار (في ظل الظروف القياسية) أقل من 10 ملجم/㎡.

(5) يمكن لحقل تدفق التصنيف المصمم بشكل فريد وعجلة التصنيف الرأسية تصنيف حجم جزيئات المنتج، وتقليل الاحتكاك بين المسحوق وعجلة التصنيف، وإطالة عمر خدمة عجلة التصنيف بشكل كبير.

(6) يستخدم جزء ملامسة المواد الفولاذ المقاوم للصدأ الخزفي أو الأوستنيتي لمقاومة التآكل، ويتجنب تصميم الزاوية المستديرة استهلاك الطاقة الناجم عن التيارات الدوامية. يتم تقليل مقاومة السوائل وتقليل التآكل بشكل كبير. يلبي متطلبات GMP.

مبدأ العمل

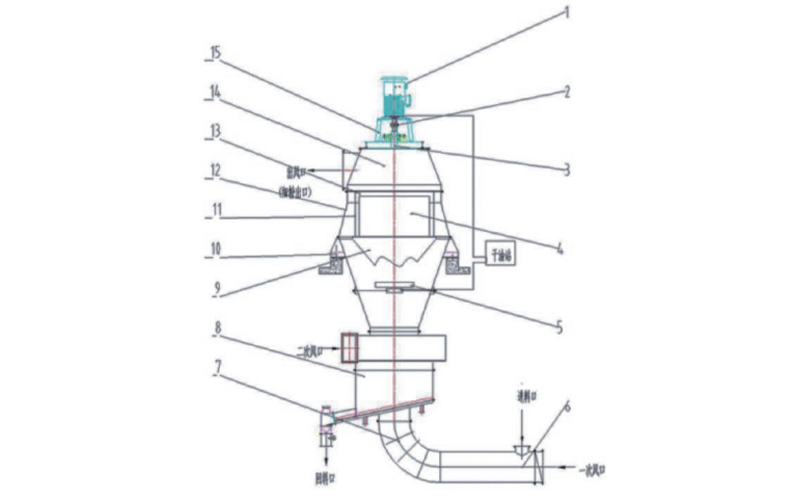

يتكون الغلاف من مخاريط علوية وسفلية وغطاء مانع للتسرب وقادوس رماد. تم تجهيز الغلاف بلوحات دعم ودوارات توجيه وأختام هوائية. تتواجد أبواب التفتيش على جانبي وأعلى الهيكل. يدعم الجزء العلوي من الغلاف وزن المحرك والمخفض والدعامات المتصلة بالعمود الرئيسي للمصنف.

يتكون القسم الدوار من مجموعة الدوار والوصلة والعمود الرئيسي. يتم ربط الدوار بالعمود الرئيسي، الذي يدور عبر ناقل الحركة. الدوار هو جوهر المصنف. يتم تثبيت العمود الرئيسي والمحامل على غلاف العمود الرئيسي. يتم تشحيم المحامل بالزيت الجاف وإغلاقها بختم زيت هيكلي مطاطي.

يتم تغذية المادة الأرضية إلى مدخل المصنف، حيث يتم تشتيتها بواسطة تدفق الهواء الأساسي ونقلها بين دوارات التوجيه والدوار. يتم التصنيف داخل تدفق الهواء الدوار، ويعتمد في المقام الأول على التوازن بين القوة الطاردة المركزية والقوة المركزية لتدفق الهواء الدوار، مما يحقق تصنيفًا فعالًا. يعمل مدخل الهواء الثانوي كمدخل هواء لجهاز تشتيت الهواء. تتدفق الجزيئات الخشنة إلى الأسفل داخل الجهاز، حيث يتم تشتيتها وفصلها عن طريق تدفق الهواء الثانوي عند دوارات التوجيه. يتم نقل الجزيئات الدقيقة غير المختارة إلى الأعلى بواسطة تدفق الهواء وتعود إلى منطقة الفصل الأولية. تمر المزيد من الجزيئات الخشنة المتدفقة إلى الأسفل عبر القادوس ويتم فصلها أيضًا بواسطة الهواء الثلاثي، مما يزيل أيضًا أي جزيئات دقيقة ممزوجة بالمسحوق الخشن. يتم تفريغ المسحوق الخشن المحدد من خلال مخرج المسحوق الخشن. يتم تفريغ المسحوق الناعم من خلال مركز الدوار مع الهواء من خلال أنبوب منحني ويتم تجميعه في مجمع الغبار كمنتج نهائي.

تعمل هذه الآلة تحت ضغط سلبي، ويمكن أن يكون الهواء المنفصل عبارة عن هواء محمل بالغبار، أو هواء خارجي، أو خليط من الاثنين. تدخل الغازات الأولية والثانوية إلى المصنف من مداخل الهواء الخاصة بها، وتشكل دوامات من خلال شفرات التوجيه الثابتة بزاوية معينة وشبكة الدوار، ويتم نفخ الهواء الثالث إلى المصنف من الجزء السفلي من جهاز تشتيت تدفق الهواء.
