JTD مصنف مسحوق ذكي بثلاثة محركات

مزايا المنتج

1. يمكن لمصنف المسحوق ثلاثي المحركات فصل المواد إلى أربع فئات: الجسيمات الخشنة (d > 150 ميكرومتر)، والمسحوق الخشن (150 ميكرومتر < d > 45 ميكرومتر)، والمسحوق المتوسط (45 ميكرومتر < d > 20 ميكرومتر)، والمسحوق الناعم (د < 20 ميكرومتر). كجهاز طحن مسبق وتصنيف لمكابس الأسمنت الأسطوانية، يمكن تعديل المسحوق المتوسط بحرية لتغذية منتج الأسمنت و/أو مطحنة الكرة. يمكن أيضًا تحسين تصنيف الأسمنت عن طريق ضبط درجة المسحوق الناعم.
2. يتم فرز جزيئات المواد من الخشنة إلى الدقيقة، مما يقلل تدريجيًا من تركيز التغذية ويزيل تداخل الجسيمات. تقوم عملية الفرز الأولية بفصل الجزيئات الخشنة مسبقًا عن المسحوق المختلط. يؤدي هذا إلى إزالة التداخل من الجسيمات الخشنة في عملية الفصل الثانوي، وفصل المسحوق الخشن في عملية الفصل الثانوي، وإزالة التداخل من المسحوق الخشن في عملية الفصل الثالثي. يؤدي التخفيض التدريجي لمعدل التغذية والقضاء على تداخل الجسيمات إلى تقليل حجم الهواء المطلوب للفصل بشكل كبير، مما يؤدي إلى توفير كبير في الطاقة.
3. تمت محاكاة مجال التدفق الداخلي باستخدام نموذج RNG (te)، ومخطط عكس اتجاه الريح من الدرجة الأولى، واقتران سرعة الضغط SIMPLEC. بالاشتراك مع ظروف تشغيل مصنف الهواء الدوامي، تم حساب معدلات تحميل الكتلة والحجم للجسيمات داخل المصنف. تم تحديد نموذج الطور المنفصل للاقتران ثنائي الاتجاه بين الغاز والصلب (DPM). تم حل النموذج العشوائي باستخدام طريقة مونت كارلو، مما أدى إلى منحنيات كفاءة التصنيف الجزئي التي تشبه إلى حد كبير تلك الخاصة بالتصنيف المثالي، مما يخلق ظروفًا ممتازة للفصل الدقيق.
4. الهيكل المدمج: تحل مجموعة من أقراص نشر المروحة محل الفاصل من النوع V، مما يقلل من تكاليف المعدات والبناء للفاصل الضخم من النوع V. يؤدي الجمع بين معدات التصنيف ذات المحرك المزدوج والقفص المزدوج والرذاذ المشتت بقوة إلى تقصير عملية التغذية وتقليل مقاومة النظام. 5. توفير الطاقة وحماية البيئة: يعتمد نظام اختيار المسحوق على عملية تداول داخلية ذات طاقة مثبتة منخفضة وضوضاء منخفضة وعدم انبعاث الغبار، مما يوفر طريقة فعالة لشركات الأسمنت لتلبية معايير حماية البيئة.

مبدأ العمل

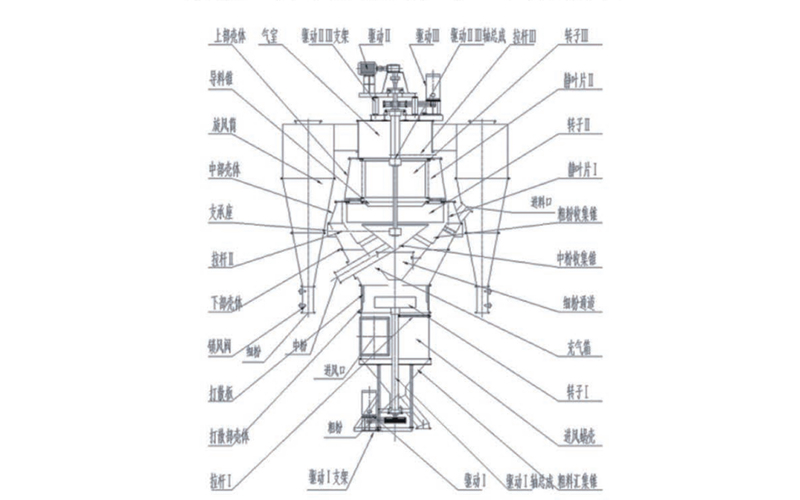

تتكون هذه الآلة من ثلاث وحدات تصنيف: الوحدة الأولى هي وحدة التصنيف، وتتكون من المحرك الأول، ومجموعة عمود المحرك الأول، ودعم قضيب الربط الأول، وأنبوب التغذية، ومخروط تجميع المواد الخشنة، وحلزون مدخل الهواء، والدوار الأول، ولوحة التصنيف. الوحدة الثانية هي وحدة تصنيف المسحوق الخشن المتوسط، وتتكون من محرك II، ومكونات نقل المحرك II، وشفرات الجزء الثابت I، والدوار II، ومخروط تجميع المسحوق الخشن، والغلاف السفلي، والغلاف الأوسط، ودعامة قضيب الربط m، ومخروط تجميع المسحوق المتوسط، وصندوق التهوية، وحجرة الهواء، ومخروط توجيه المواد، والإعصار. يتم دمج وحدات التصنيف الثلاث في نظام تشحيم، مع محامل مشحمة بالشحم ومختومة بأختام زيتية وهوائية ذات إطار مطاطي.

بعض العلب مجهزة بأختام هوائية ولها أبواب تفتيش. يتم تثبيت بلاط البورسلين على مدخل الهواء ومخرج الكوع للغلاف. يتم لحام أنبوب التغذية وشفرات الجزء الثابت والمكونات الأخرى بمادة مقاومة للتآكل. تم تجهيز القادوس ببطانة مقاومة للتآكل للحماية من التآكل. يدعم الجزء العلوي من غرفة الهواء وزن المحرك والمخفض والدعم المتصل بالعمود الرئيسي للمصنف. يتم تثبيت الدوار على العمود الرئيسي بمفتاح.

يتم تغذية المواد من مكبس المعالجة أو المطحنة العمودية إلى مدخل المصنف. يقوم قرص تشتت المروحة الدوارة بإلقاء المادة في حالة مشتتة باتجاه سندان الاستقبال المنحني الثابت (لوحة التفكك). يدخل الهواء إلى الحلزون بشكل عرضي من خلال مدخل الهواء، حيث يتم تشتيت المادة بواسطة قرص التشتت والسندان، وتخضع للتصنيف الأولي ضمن تدفق الهواء الدوار.

بعد التصنيف الأولي، تدخل الجسيمات التي يزيد حجمها عن 0.15 مم إلى مخروط تجميع المواد الخشنة. يتم نقل الجسيمات التي يقل حجمها عن 0.15 مم إلى الأعلى بواسطة تدفق الهواء إلى منطقة التصنيف بين شفرات الجزء الثابت I وفتحة الدوار. هناك، تؤدي القوة الطاردة المركزية لتدفق الهواء الدوار وقوة السحب المركزية لتدفق الهواء إلى التصنيف الثانوي.

بعد التصنيف الثانوي، تسقط الجزيئات الأكبر من 0.045 مم في مخروط تجميع المسحوق الخشن. يتم نقل الجسيمات الأصغر من 0.045 مم إلى الأعلى بواسطة تدفق الهواء إلى منطقة التصنيف بين شفرات الجزء الثابت II والدوار m لمزيد من التصنيف الثالثي.

بعد ثلاث جولات من الفرز، تسقط الجزيئات الأكبر من 0.02 مم في مخروط تجميع المسحوق المتوسط. يتم نقل الجسيمات الأصغر من 0.02 مم عن طريق تدفق الهواء عبر مركز الدوار ويتم تفريغها عبر صندوق الهواء والقنوات إلى مجمع الغبار لتجميعها.

تعمل هذه الآلة تحت ضغط سلبي. يمكن أن يكون هواء الفرز عبارة عن هواء محمل بالغبار، أو هواء خارجي، أو خليط من الاثنين. تدخل الغازات الأولية والثانوية إلى المصنف بشكل عرضي من خلال مداخل الهواء الخاصة بها.

المواصفات الفنية

1. يتناقص تركيز التغذية خطوة بخطوة أثناء الفرز، مما يزيل تداخل الجسيمات. ويؤدي هذا إلى دقة تصنيف عالية وكفاءة فصل تتجاوز 80%.
2. يتميز بقدرة عالية على تحميل الغبار لكل وحدة حجم هواء. يسمح هيكلها المتقدم والعقلاني باختلافات واسعة في حجم الهواء المنفصل، والإنتاج، ومعدل التغذية دون التأثير على كفاءة الفصل، مما يؤدي إلى أداء تصنيف مستقر للغاية.
3. توفر المعدات مقاومة منخفضة. من خلال دمج مبادئ الفصل المتعددة واستخدام التحليل الديناميكي الهوائي لتحسين مجال التدفق بأكمله، يحقق النظام توفيرًا كبيرًا في الطاقة في جميع أنحاء دائرة الطحن.
4. التحكم في النظام بسيط وحساس وموثوق. يؤدي ضبط سرعة الدوار إلى ضبط حالة تشغيل المطحنة الأسطوانية، ومعدل التغذية إلى المطحنة الكروية، ودقة المنتج النهائي وإنتاجيته. يؤدي هذا إلى التخلص من الممارسة التقليدية المتمثلة في ضبط آلة الفصل من خلال تعديلات حجم هواء المروحة بسبب نطاق ضبط الدوار المحدود في أنظمة الطحن التقليدية. يستخدم النظام تنظيم السرعة بدون خطوات، مما يجعل التعديل مريحًا وموثوقًا.
5. التصميم الهيكلي متقدم وقابل للتطبيق وموثوق. الأجزاء شديدة الكشط من المصنف، مثل الإعصار، وقرن الحلزون، ودوارات توجيه الهواء، والدوار، مصنوعة من مواد مقاومة للتآكل أو معالجة بتقنية مضادة للتآكل، مما يؤدي إلى معدلات تآكل منخفضة للغاية. الجزء الداخلي للمصنف مبطن بألواح فولاذية مقاومة للتآكل، مما يطيل عمر الخدمة بشكل فعال. يستخدم ختم المحمل السفلي للمغزل تصميمًا جديدًا، مما يزيل بشكل فعال المشكلتين الرئيسيتين المتمثلتين في دخول الغبار وتسرب مواد التشحيم، وبالتالي إطالة عمر خدمة المحمل السفلي بشكل كبير.
