مصنف مسحوق فائق الدقة

مزايا المنتج

بالمقارنة مع مصنفات المسحوق التقليدية، يوفر مصنف المسحوق فائق الدقة من سلسلة TS-CX المزايا المتميزة التالية:

1. مبدأ التصنيف المستقر. يعتمد تصميمها الهيكلي الفريد على التغذية الجانبية، وقرص الانتشار المتحرك للأسفل، وتدفق الهواء الداخل للأسفل، ودمج مبادئ تصنيف الجاذبية والطرد المركزي والدوامة المستوية لتحقيق الفصل متعدد المراحل.
2. قدرة عالية على التكيف. تستوعب السرعة القابلة للتعديل لدوار القفص وحجم الهواء معالجة المساحيق ذات الكثافات المختلفة ومتطلبات النعومة، مثل مسحوق إزالة الكبريت المعتمد على الكالسيوم، والكاولين متناهية الصغر، وثاني أكسيد التيتانيوم، ومسحوق الخبث الدقيق، والرماد المتطاير متناهية الصغر، والأسمنت. يمكن استخدامه كجهاز مساعد لأنظمة الطحن ذات الدائرة المغلقة أو كمصنف مباشر للمساحيق مثل الرماد المتطاير.
3. التحكم في الدقة بشكل مريح. يستخدم العمود الرئيسي للمصنف تنظيم السرعة بدون خطوات، مما يتيح التحكم المريح في الدقة ببساطة عن طريق تغيير سرعة العمود الرئيسي وحجم هواء المروحة. نطاق الضبط واسع، وضبط الدقة مريح وحساس وموثوق.
4. توفير كبير في الطاقة. يعتمد نظام المعدات بأكمله تصميمًا مبسطًا، مما يقلل بشكل كبير من مقاومة النظام ويحقق وفورات كبيرة في الطاقة.
5. كفاءة عالية في اختيار وتصنيف المسحوق. تحقق الآلة كفاءة في اختيار المسحوق تزيد عن 85%.
6. تحسين جودة المنتج. يمكن أن تصل مساحة سطح المنتج النهائي إلى أكثر من 450 م²/كجم، مع بقايا منخل 45 ميكرومتر أقل من 5%.
7. عمر خدمة طويل. تخضع المكونات القابلة للارتداء بدرجة عالية مثل قرص التصنيف، وقرن الحلزون الإعصاري، ودوارات التوجيه، ودوارات تصنيف الدوار، ودوارات قفل الهواء الدوار، ومخروط المسحوق الخشن لمعالجة مضادة للتآكل. تم تبطين المصنف بلوحة سبيكة جديدة مقاومة للتآكل، مما يقلل التآكل بشكل كبير ويطيل عمر خدمة المعدات بشكل فعال.
8. يستخدم نظام تبريد المحمل السفلي للعمود الرئيسي مبادئ تصميم التشحيم البحري لمعهد تيانجين ويتضمن أختامًا ألمانية مستوردة، مما يعالج بشكل فعال القضيتين الرئيسيتين المتمثلتين في تسرب زيت التشحيم وتسرب الرماد إلى المحامل، وبالتالي إطالة عمر خدمة المحمل السفلي بشكل فعال. 9. يتم إخضاع الماكينة بأكملها لاختبار التوازن الديناميكي قبل مغادرة المصنع للتأكد من أن دقة التوازن الديناميكي للتصنيف تصل إلى مستوى G63؛ تعتمد المروحة الدائرية المجهزة بالمصنف على أساس هيكل فولاذي متكامل ويتم تثبيتها على الأساس باستخدام وسادات مرنة لامتصاص الصدمات، مما يقلل من تأثير اهتزاز المروحة على الأساس ويجعل الماكينة بأكملها مستقرة للغاية أثناء التشغيل.

مبدأ العمل

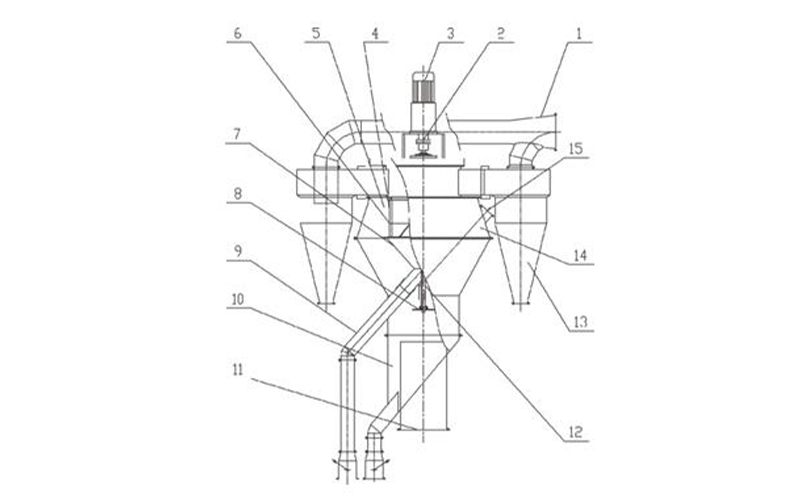

بفضل التحسينات، أصبح هذا المنتج الآن يتميز بثلاثة أقسام مميزة: توزيع المسحوق، والتصنيف، والتجميع.

1. قسم التشتت: تم نقل صينية التوزيع من أعلى القفص الدوار إلى أسفل المخروط السفلي، وتم نقل منفذ التغذية إلى خارج القفص الدوار، وتم نقل مدخل الهواء من الجانب إلى الأسفل، مواجهًا صينية التوزيع. وقد أسفرت هذه التحسينات عن الفوائد التالية:

(1) يؤدي الفصل الفعال بين مناطق التشتت والاختيار إلى إزالة التداخل بين الجسيمات الخشنة والدقيقة أثناء عملية التصنيف، مما يمنع نفخ كميات صغيرة من المسحوق الخشن في المنتج النهائي، وتضييق نطاق توزيع حجم الجسيمات. تم إنشاء منطقة تصنيف أقل، مما يقلل الحمل على منطقة التصنيف الرئيسية.

(2) يؤدي التبديل إلى مدخل هواء أقل إلى زيادة سرعة تشتت المواد أسفل صينية التوزيع، وتوسيع مساحة التشتت، وتحسين تشتت التغذية بشكل كبير. ويؤدي هذا أيضًا إلى التخلص من توزيع الهواء غير المتساوي في منطقة التصنيف الناجم عن مدخل الهواء الجانبي، مما يقلل من مقاومة الرياح.

2. قسم التصنيف: تعمل التحسينات الهيكلية على إنشاء مناطق تصنيف علوية وسفلية.

تقوم منطقة التصنيف السفلية في المقام الأول بتصنيف الجاذبية. يتم توزيع المواد من القرص المنتشر ويتم نفخها إلى الأعلى بواسطة الرياح. تؤثر مقاومة الجاذبية والرياح على المادة، مما يتسبب في نزول الجزيئات الخشنة وارتفاع الجزيئات الدقيقة مع الرياح، مما يؤدي إلى التصنيف. ومع ارتفاع الجسيمات الدقيقة مع الريح، يقلل المقطع العرضي للأسطوانة الموسعة من سرعة الرياح، مما يتسبب في تغيير اتجاه بعض الجسيمات الأكبر حجمًا وغرقها، مما يؤدي إلى مزيد من التصنيف.

في منطقة التصنيف العليا، يتم تحسين مجال التدفق بأكمله باستخدام التحليل الديناميكي الهوائي. تم دمج منطقة تصنيف الدوامة، المكونة من دوارات توجيه منحنية ودوار قفص. ويضمن هذا وجود مجال تدفق هواء موحد ومستقر على سطح حلقة التصنيف. إن الخطأ النسبي في سرعة تدفق الهواء عند أي نقطة على نفس السطح الرأسي أقل من 3%، مما يضمن التصنيف الدقيق. يدخل تدفق الهواء، الذي يحمل المسحوق، بين دوارات التوجيه المنحنية والقفص، مما يؤدي إلى تصنيف الترسيب بالطرد المركزي. يدور دوار التصنيف على شكل قرص بسرعة ثابتة، مما يؤدي إلى توليد مجال تدفق هواء دوار مستقر داخل المصنف. يعمل تدفق الهواء الدوامي هذا على المسحوق، مما يخلق توازنًا بين قوة الطرد المركزي والمقاومة، مما يحقق تصنيف المسحوق متناهية الصغر.

3. منطقة التجميع: يتم إجراء تجميع المسحوق باستخدام مجمع غبار إعصاري دوامي منخفض المقاومة أو مجمع غبار كيس نبضي لصندوق الهواء. (نظرًا لأن مجمعات الغبار الإعصارية لا يمكنها جمع المساحيق متناهية الصغر، مما سيؤدي إلى دوران المسحوق متناهية الصغر، يتم استخدام مجمع غبار كيس النبض بصندوق الهواء لتجنب دوران المسحوق متناهية الصغر، وزيادة محتوى المسحوق متناهية الصغر في المنتج، وتحسين كفاءة اختيار المسحوق. هذا هو اختيار المستخدم.)
