مصنف مسحوق الرمل والحصى الاصطناعي

مزايا المنتج

1. مبدأ الفرز المستقر: يتميز المنتج بأنظمة تصنيف متعددة. تم تحسين مجال تدفق المواد باستخدام التحليل الديناميكي الهوائي بناءً على خصائص الرمل والحصى. يؤدي هذا إلى تقليل مقاومة التشغيل بشكل كبير، وتحسين كفاءة الفرز، وتقليل استهلاك الطاقة بشكل كبير. تتفوق هذه العملية على عمليات فرز الرمل والحصى التقليدية المغسولة بالماء.
2. تتميز منطقة التحريك والتصنيف على شكل حرف V ببنية بسيطة وتتطلب الحد الأدنى من المواد الاستهلاكية. يؤدي عدم وجود محرك كهربائي إلى تقليل انخفاض الضغط، مما يؤدي إلى التشغيل المستقر وانخفاض استهلاك الطاقة.
3. دقة تصنيف عالية: يرتفع تدفق الهواء داخل المقوم بالنسبة للدوار، وليس الدوران. يتم تنظيف المادة بشكل متكرر في منطقة التصنيف، مما يؤدي إلى دقة تصنيف عالية.
4. سهولة التشغيل: يستخدم دوار القفص تنظيم السرعة بدون خطوات بتردد متغير. وهذا يوفر نطاقًا واسعًا للتعديل، وتشغيلًا مريحًا، وحساسية موثوقة.
5. كفاءة تصنيف عالية: تتميز منطقة التحريك والتصنيف على شكل حرف V بطبقات متعددة من ألواح التحريك والتصنيف، والتي تعمل على تحريك المادة ونفخها بشكل متكرر، مما يضمن عدم وجود مسحوق ناعم تقريبًا في المسحوق الخشن المفرغ. عند منفذ تفريغ المسحوق المتوسط في منطقة الترسيب والتصنيف، يقوم تدفق الهواء بإزالة المسحوق الناعم من المادة الوسيطة، مما يقلل بشكل كبير من محتواه من المسحوق الناعم. تشتمل منطقة تصنيف دوار القفص على دوارات توجيه لتصنيف أكثر دقة وفعالية.
6. تعمل المكونات المقاومة للتآكل على تقليل الصيانة وإطالة عمر الخدمة. تُستخدم الألواح الفولاذية المستوردة المقاومة للتآكل في المناطق المعرضة للخطر للمكونات الرئيسية لآلة إزالة الغبار، مما يؤدي إلى إطالة عمر الخدمة بشكل فعال. تتميز الماكينة بأكملها بالتوازن الديناميكي، مما يضمن التشغيل السلس عبر نطاق السرعة بأكمله.
7. يعالج التصميم الجديد لختم محمل العمود الرئيسي السفلي بشكل فعال مشكلتين رئيسيتين: دخول الغبار وتسرب مواد التشحيم، مما يؤدي إلى إطالة عمر خدمة المحمل بشكل فعال.
8. يستخدم أساس آلة إزالة الغبار مبادئ تقليل الاهتزاز الميكانيكي لمنع تردد اهتزاز أساس الفاصل من تكوين عدد صحيح مضاعف للتردد الطبيعي للفاصل، مما يحل بشكل أساسي مشكلة رنين الفاصل طويلة الأمد.
9. يتم استخدام مخمدات متشابكة مزدوجة في أنابيب الرمل الخشنة، وأنابيب الرمل المتوسطة الخشنة، وأنابيب الرمل الناعمة، مما يقلل بشكل كبير من تسرب الهواء في النظام ويتغلب على انبعاث الغبار العالي أثناء تشغيل آلات إزالة الغبار السابقة. 10. يعتمد النظام على صمامات هواء مزدوجة القفل وهواء داخلي متداول لتقليل تسرب الهواء في النظام بشكل فعال وتقليل تلوث انبعاثات الغبار أثناء التشغيل.

مبدأ العمل

بعد المرور عبر الكسارة وآلة صنع الرمل والشاشة الاهتزازية، يتم تنقية الرمل الاصطناعي إلى حجم يتراوح بين 0-4.75 ملم. يتم بعد ذلك تغذية هذا الرمل إلى منفذ تغذية الماكينة باستخدام معدات النقل ويدخل إلى منطقة تشتت الرمل. تتسبب عدة مجموعات من ألواح التوجيه وألواح التصادم في سقوط جزيئات الرمل ذات الأحجام المختلفة بسرعات مختلفة، مما يؤدي إلى احتكاك متكرر بين جزيئات الرمل. يؤدي ذلك إلى إزالة الطين والغبار الحجري من سطح الرمال، ثم تقوم الرياح بإزالته بسرعة، مما يؤدي إلى تنظيف الرمال بشكل فعال.

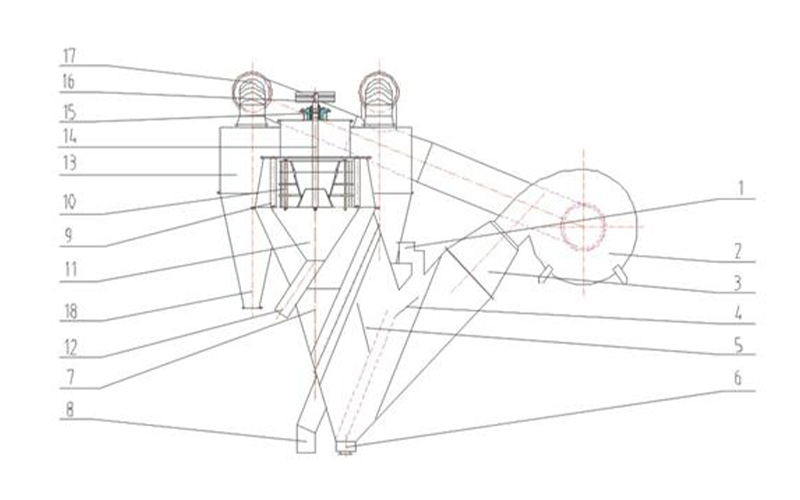

يتم تشتيت المادة الداخلة إلى المدخل 1 وتجريدها بواسطة ألواح تشتيت متعددة المراحل 4. يقوم الهواء المنفوخ من اليسار بين ألواح التشتيت بإزالة الجزيئات المتوسطة والدقيقة من تدفق المادة، ويتم تفريغ الرمل الخشن من مخرج الرمل الخشن 6 في الأسفل. يتم نقل المواد المعلقة في تدفق الهواء بواسطة الرياح إلى منطقة التصنيف بين لوحات التصنيف المتعددة 5. تعمل لوحات التصنيف أيضًا على إزالة المادة الخشنة نسبيًا من المادة المعلقة. ثم تنزلق المادة الخشنة إلى أسفل ألواح التصنيف ويتم رفعها مرة أخرى بواسطة الرياح. تؤدي عملية الفصل المتكررة هذه إلى دمج المسحوق الخشن في الرمل الخشن. تدخل المادة المحمولة جواً الخارجة من لوحة التصنيف إلى منطقة تصنيف المواد المتوسطة. في هذه المنطقة، يتباطأ تدفق الهواء وينحرف، مما يتسبب في استقرار الرمال المتوسطة بفعل الجاذبية والاصطدام بالجدار، ويتم تفريغها من مخرج الرمال المتوسطة 8. ثم يحمل تدفق الهواء المادة إلى منطقة تصنيف المواد الدقيقة. هناك، تتسبب لوحة التوجيه المنحنية 9 في الدوران، مما يؤدي إلى تأثير مزدوج للترسيب بالطرد المركزي والترسيب بالجاذبية. تسقط الرمال الناعمة في مخروط تجميع الرمال الناعمة 11 أدناه ويتم تفريغها من مخرج الرمال الناعمة 12. تتبع المادة المسحوقة تدفق الهواء إلى منطقة إزالة المسحوق، حيث يقوم دوار القفص 10 بطرد مادة أكثر خشونة قليلاً (رمل ناعم). تصطدم الرمال الناعمة بلوحة التوجيه المنحنية وتسقط في مخروط تجميع الرمال الناعمة. يدخل تدفق الهواء المسحوق إلى الإعصار لفصل الغاز عن المادة الصلبة. يتم تفريغ المسحوق الناعم المنفصل من مخرج المسحوق 18، ويدخل الهواء النظيف نسبيًا إلى المروحة لإعادة تدويره من خلال مخرج الهواء 17.

المواصفات الفنية
